كابل ألياف بصرية خارجية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TTI Fiber |
| إصدار الشهادات: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| رقم الموديل: | ADSS |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000 |
|---|---|
| الأسعار: | قابل للتفاوض |

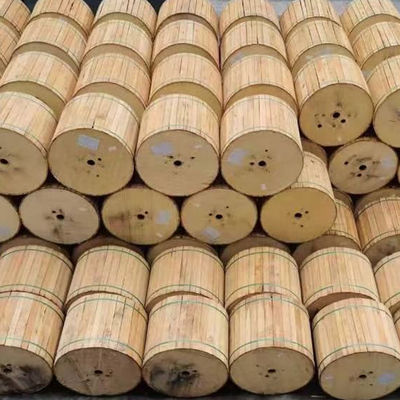

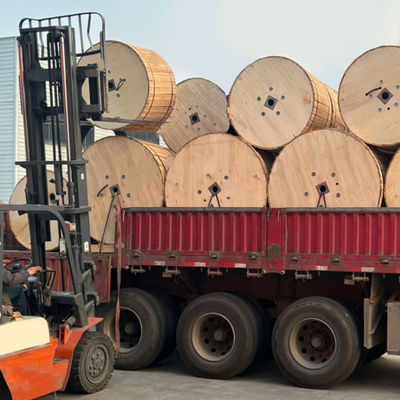

| تفاصيل التغليف: | طبل خشبي |
| وقت التسليم: | 5-8 أيام العمل |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | 1 كم/أسطوانة أو أطوال حزمة أخرى مخصصة |
|
معلومات تفصيلية |
|||
| لون: | اللون الأسود ، عادة اللون الأسود ، الأزرق أو غيره ، أكوا ، أصفر | مادة: | متاح بناءً على طلب العميل ، PVC |
|---|---|---|---|
| نوع الألياف: | G652D ، G657A2 ، الوضع المفرد أو الوضع متعدد ، G657 ، ألياف الوضع المفرد | تطبيق: | FTTH ، في الهواء الطلق ، جوي ، كابل الألياف البصرية في الهواء الطلق ، نقل إشارة الصوت |
| إصدار الشهادات: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | عدد الموصلات: | ≥ 10 ، 2 ، 6 |
| يكتب: | كابل الألياف البصرية Coaxial ، FTTH 24 ، تصنيع موصل SMA الألياف البصرية ، الألياف البصرية العارية ، | اسم المنتج: | كبل إطلاق الألياف البصرية ، كابل إسقاط FTTH ، 2Core FTTH الوضع المفرد الداخلي/الخارجي الألياف الضوئي |
| عدد الألياف: | 2 Core ، 2/4/6/8/12 Core ، 1-144 Core ، 1 Cores ، 1/2/4 Core | طول: | كما هو مطلوب ، 1 كم ، 2 كم أو غيرها يتطلب |
| مادة سترة: | LSZH ، PVC ، PE ، TPU ، PVC/LSZH | درجة حرارة التشغيل: | -55 ~ + 85 درجة مئوية ، -20 ℃ إلى 70 ℃ ، -40 درجة مئوية إلى + 70 درجة مئوية |
| طَرد: | كيس بلاستيكي ، كرتون ، 1 كم/لفة | غمد: | MDPE/HDPE ، LSZH ، PVC ، إلخ |
| قطر الكابل: | 0.25mm ، 2.2 ± 0.07 | عضو القوة: | سلك فولاذي ، سلك معدني ، FRP |
| الاسم: | كابل الألياف البصرية الألياف في الهواء الطلق FTTH | تعزيز العضو: | FRP أو الصلب 0.4 مم/0.45 مم/0.5 مم ، سلك فولاذي واحد+ 2 FRP |
| إبراز: | armored fiber optic cable outdoor,aerial duct fiber optic cable,PE black armored optical cable,aerial duct fiber optic cable,PE black armored optical cable |
||
منتوج وصف
GJYFJY GJYXFCH GYFXTY ADSS GYTS GYTA53 كابل ألياف ضوئية خارجي قناة جوية تحت الأرض PE كابل ضوئي مدرع أسود
كابلات الألياف الضوئية للخارج
مواصفات المنتج
اللون:أسود، عادةً أسود اللون، أزرق أو غيره، أكوا، أصفر
المواد:متوفرة عند طلب العميل ، PVC
نوع الألياف:G652D، G657A2، الوضع الواحد أو الوضع المتعدد، G657، الألياف الوضع الواحد
التطبيق:FTTH، في الخارج، الهوائية، مرشحة في الخارج كابل الألياف الضوئية، الإشارة الصوتية
شهادة:ISO9001 ، ROHS ، CE ، CE و ROHS ، ISO9001 / CE / ROHS
عدد الموصلين:≥ 10, 2, 6
النوع:الكواكسيال، FTTH 24 كابل الألياف الضوئية الأساسية، المصنعين المحترفين ألياف الضوئية SMACONNECTOR، الألياف الضوئية العارية، وضع واحد أو متعدد الأوضاع
اسم المنتجكابل إطلاق الألياف الضوئية، كابل قطرة ثالثة، كابل قطرة ألياف ضوئية من نوع 2core FTTH في الوضع الواحد داخل/خارج المباني، مركب مزود بـ 2 cores في الميدان للكابلات الضوئية للعمل في الميدان، 1 2 4 cores في كابل قطرة الألياف الضوئية
عدد الألياف:2 قلب، 2/4/6/8/12 قلب، 1-144 قلب، 1 قلب، 1/2/4 قلب
الطول:كما هو مطلوب، 1 كم، 2 كم أو غيرها من المتطلبات
مادة السترة:LSZH، PVC، PE، TPU، PVC/LSZH
درجة حرارة العمل:-55~+85°C، -20°C إلى 70°C، -40°C إلى +70°C
الحزمة:كيس بلاستيكي، كرتون، 1km/roll
الغطاء:MDPE/HDPE، PLENUM، LSZH، PVC، ect
قطر الكابل:0.25MM، 2.2±0.07
عضو قوة:أسلاك الفولاذ، أسلاك معدنية، FRP
الاسم:كابل خفيف للخروج كابل الألياف الضوئية، كابل الألياف الضوئية
عضواً قوياًFRP أو الفولاذ 0.4mm/0.45mm/0.5mm، 1 سلك فولاذ + 2 FRP
وصف المنتج
هيكل كابل الألياف الضوئية ADSS يتبنى هيكل الألياف المترابطة من طبقة أنبوب فضفاضة ، يتم وضع الألياف 250μm في أنبوب فضفاض مصنوع من مادة عالية النمط ،والأنبوب الفارغ مليء بالمركب المقاوم للماءيتم تدوير الأنابيب المفتوحة (وحبل التعبئة) حول النواة المركزية غير المعدنية للتعزيز (FRP) لتشكيل قلب كابل مضغوط ،ويتم ملء فجوة جوهر الكابل مع مرهم منع الماءيتم طحن جوهر الكابل مع غطاء داخلي من البولي إيثيلين (PE) ، ثم تدويرها مع أراميد للتعزيز، وأخيرا طحن مع غطاء خارجية من البولي إيثيلين (PE) أو غطاء خارجية من AT.
تصميم كابل ADSS البصري يأخذ في الاعتبار بشكل كامل الوضع الفعلي لخطوط الكهرباء وهو مناسب لمستويات مختلفة من خطوط نقل عالية الجهد.يمكن استخدام غلاف البولي إيثيلين (PE) لخطوط الكهرباء 10kV و 35kV؛ بالنسبة لخطوط الكهرباء 110kV و 220kV ، يجب تحديد نقطة تعليق الكابل البصري عن طريق حساب توزيع قوة المجال الكهربائي ، ويجب استخدام الغطاء الخارجي.في نفس الوقت، يتم تصميم جرعة ألياف الأراميد وعملية التشنج المثالية بعناية لتلبية متطلبات التطبيق من امتدادات مختلفة.
السمات
- قطر كابل صغير (يتكيف مع المناخ السيئ) ، وزن خفيف، مدى 100 متر، وقلة الحمل المرفق على البرج.
- بنية غير معدنية، عزل جيد، مضاد للرعد.
- تكنولوجيا إنتاج دقيقة، قوة متساوية للخيط الأراميد، مع مرونة التوتر المتميزة.
الخصائص
ويمكن أن يتم تركيبه باستمرار ومدة الحياة المتوقعة أكثر من 30 عاما
استخدام غطاء AT ، وتحسين أداء مقاومة التتبع ، والوزن الخفيف ، وقياس الكابل الصغير ، والحد من تأثير الجليد والرياح ، ويتم تقليل الحمل على البرج والدعم ، مع امتداد كبير.
لديها خصائص ممتازة في السحب وخصائص درجة الحرارة
التكيف مع الظروف الجوية
| ظروف الطقس | أ | ب | ج | د |
|---|---|---|---|---|
| سرعة الرياح ((m/s) | 25 | 35 | 10 | 10 |
| الجليد ((m/s) | 0 | 0 | 5 | 10 |
| الحمل الإضافي ((ن/م) | 0.7 | 0.7 | 2.5 | 4.4 |
الخصائص البصرية
| البند | (جي)652 | (جي)655 | 50/125um | 62.5/125um |
|---|---|---|---|---|
| الضعف @850nm | ≤3.0dB/km | ≤3.2dB/km | ||
| الضعف @1300nm | ≤1.0dB/km | ≤1.2dB/km | ||
| الضعف @1310nm | ≤0.36dB/km | ≤0.40dB/km | ||
| الضعف @1550nm | ≤0.22dB/km | ≤0.23dB/km | ||
| عرض النطاق @850nm | ≥500MHZ.km | ≥200MHZ.km | ||
| عرض النطاق @1300nm | ≥1000MHZ.km | ≥600MHZ.km | ||
| فتحة رقمية | 0.200±0.015NA | 0.275±0.015NA | ||
| طول موجة قطع الكابل | ≤1260ملم | ≤1450ملم |
المعايير الهيكلية
| قطر المرجعية ((ملم) | RTS (kN) | MAT ((kN) | مساحة القطعة من عنصر السحب ((mm2) | نموذج المرونة ((kN/mm2) | معامل التوسع الحراري ((10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
قابلية التكيف مع الفترة
| المدة ((م) التكيف مع الظروف الجوية | الوزن (كيلوغرام/كيلومتر) |
|---|---|
| أ: 160، ب: 100، ج: 140، د: 100 | PE: 117، AT: 124 |
| A: 230، B: 150، C: 200، D: 150 | PE: 121، AT: 129 |
| أ: 300، ب: 200، ج: 290، د: 200 | PE: 126، AT: 134 |
| أ: 370، ب: 250، ج: 350، د: 250 | PE: 133، AT: 141 |
| أ: 420، ب: 280، ج: 400، د: 280 | PE: 138، AT: 145 |
| أ: 480، ب: 320، ج: 460, د: 320 | PE: 145، AT: 153 |
| A: 570، B: 380، C: 550، D: 380 | PE: 155، AT: 163 |
| A: 670, B: 460, C: 650, D: 460 | PE: 163، AT: 171 |
| A: 750، B: 530, C: 750, D: 510 | PE: 177، AT: 186 |
| أ: 800، ب: 560، ج: 800، د: 560 | PE: 182، AT: 191 |
| A: 880, B: 650, C: 880, D: 650 | PE: 195، AT: 204 |
