كابل FTTH الخارجي للألياف البصرية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TTI Fiber |
| إصدار الشهادات: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| رقم الموديل: | ADSS |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1000 |
|---|---|
| الأسعار: | قابل للتفاوض |

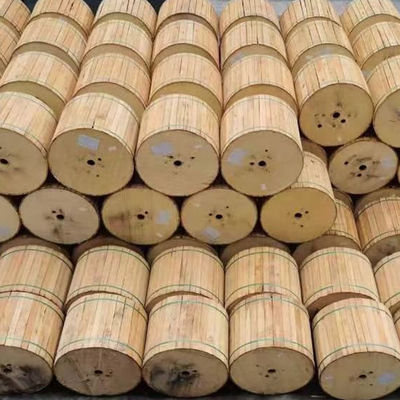

| تفاصيل التغليف: | طبل خشبي |
| وقت التسليم: | 5-8 أيام العمل |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | 1 كم/أسطوانة أو أطوال حزمة أخرى مخصصة |
|
معلومات تفصيلية |
|||
| لون: | اللون الأسود ، عادة اللون الأسود ، الأزرق أو غيره ، أكوا ، أصفر | مادة: | متاح بناءً على طلب العميل ، PVC |
|---|---|---|---|
| نوع الألياف: | G652D ، G657A2 ، الوضع المفرد أو الوضع متعدد ، G657 ، ألياف الوضع المفرد | تطبيق: | FTTH ، في الهواء الطلق ، جوي ، كابل الألياف البصرية في الهواء الطلق ، نقل إشارة الصوت |
| إصدار الشهادات: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | عدد الموصلات: | ≥ 10 ، 2 ، 6 |
| يكتب: | كابل الألياف البصرية Coaxial ، FTTH 24 ، تصنيع موصل SMA الألياف البصرية ، الألياف البصرية العارية ، | اسم المنتج: | كبل إطلاق الألياف البصرية ، كابل إسقاط FTTH ، 2Core FTTH الوضع المفرد الداخلي/الخارجي الألياف الضوئي |
| عدد الألياف: | 2 Core ، 2/4/6/8/12 Core ، 1-144 Core ، 1 Cores ، 1/2/4 Core | طول: | كما هو مطلوب ، 1 كم ، 2 كم أو غيرها يتطلب |
| مادة سترة: | LSZH ، PVC ، PE ، TPU ، PVC/LSZH | درجة حرارة التشغيل: | -55 ~ + 85 درجة مئوية ، -20 ℃ إلى 70 ℃ ، -40 درجة مئوية إلى + 70 درجة مئوية |
| طَرد: | كيس بلاستيكي ، كرتون ، 1 كم/لفة | غمد: | MDPE/HDPE ، LSZH ، PVC ، إلخ |
| قطر الكابل: | 0.25mm ، 2.2 ± 0.07 | عضو القوة: | سلك فولاذي ، سلك معدني ، FRP |
| الاسم: | كابل الألياف البصرية الألياف في الهواء الطلق FTTH | تعزيز العضو: | FRP أو الصلب 0.4 مم/0.45 مم/0.5 مم ، سلك فولاذي واحد+ 2 FRP |
| إبراز: | Outdoor ADSS fiber optic cable,Aerial fiber optic cable with warranty,FTTH fiber optic cable 96 core,Aerial fiber optic cable with warranty,FTTH fiber optic cable 96 core |
||
منتوج وصف
كابل الألياف الضوئية FTTH الخارجية ADSS 2 4 6 8 12 24 48 72 96 Core Span Aerial Fibre Optical Cable
مواصفات المنتج
| السمة | القيمة |
|---|---|
| اللون | أسود، عادةً أسود، أزرق أو غيرها، أكوا، أصفر |
| المادة | متوفرة بناءً على طلب العميل، PVC |
| نوع الألياف | G652D, G657A2, أحادي النمط أو متعدد الأنماط، G657، ألياف أحادية النمط |
| التطبيق | FTTH، في الهواء الطلق، هوائي، كابل ألياف بصرية خارجي مدرع، إرسال إشارة الصوت |
| الشهادة | ISO9001, ROHS, CE, CE و ROHS, ISO9001/CE/ROHS |
| عدد الموصلات | ≥ 10, 2, 6 |
| النوع | محوري، كابل ألياف بصرية FTTH 24 نواة، مصنعون محترفون موصل ألياف بصرية sma، ألياف بصرية عارية، أحادي النمط أو متعدد الأنماط |
| اسم المنتج | كابل إطلاق الألياف الضوئية، كابل إسقاط ftth، ألياف بصرية داخلية/خارجية أحادية النمط FTTH 2core، تجميع كابل ألياف بصرية ميداني مدرع 2 core للتشغيل الميداني، كابل إسقاط ألياف بصرية 1 2 4 core |
| عدد الألياف | 2 core, 2/4/6/8/12 Core, 1-144 Core, 1 cores, 1/2/4 Core |
| الطول | حسب طلبك، 1KM، 2KM أو متطلبات أخرى |
| مادة الغلاف | LSZH, PVC, PE, TPU, PVC/LSZH |
| درجة حرارة التشغيل | -55~+85°C, -20℃ to 70℃, -40°C to + 70°C |
| الحزمة | كيس بلاستيكي، كرتون، 1 كم/لفة |
| الغلاف | MDPE/HDPE, PLENUM, LSZH, PVC, ect |
| قطر الكابل | 0.25MM, 2.2±0.07 |
| عضو القوة | سلك فولاذي، سلك معدني، FRP |
| الاسم | كابل إسقاط ftth كابل الألياف الضوئية الخارجية، وصلة تصحيح الألياف الضوئية |
| عضو التقوية | FRP أو فولاذ 0.4 مم/0.45 مم/0.5 مم، سلك فولاذي واحد + 2 FRP |
وصف المنتج
كابل الألياف الضوئية FTTH الخارجية ADSS 2 4 6 8 12 24 48 72 96 Core Span Aerial Fibre Optical Cable

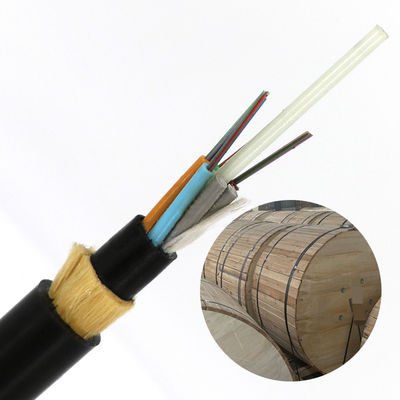

يعتمد هيكل كابل الألياف الضوئية ADSS هيكلًا مجدولًا من طبقة الأنبوب الفضفاض، ويتم وضع ألياف 250 ميكرومتر في أنبوب فضفاض مصنوع من مادة عالية المعامل، ويتم ملء الأنبوب الفضفاض بمركب مقاوم للماء. يتم لف الأنبوب الفضفاض (وحبل التعبئة) حول اللب المركزي المقوي غير المعدني (FRP) لتشكيل قلب كابل مضغوط، ويتم ملء الفجوة الموجودة في قلب الكابل بمرهم حجب الماء. يتم بثق قلب الكابل بغلاف داخلي من البولي إيثيلين (PE)، ثم يتم لفه بالأراميد للتقوية، وأخيراً يتم بثقه بغلاف خارجي من البولي إيثيلين (PE) أو غلاف خارجي AT.
يأخذ تصميم كابل ADSS البصري في الاعتبار بشكل كامل الوضع الفعلي لخطوط الطاقة وهو مناسب لمستويات مختلفة من خطوط النقل عالية الجهد. يمكن استخدام غلاف البولي إيثيلين (PE) لخطوط الطاقة 10 كيلو فولت و 35 كيلو فولت؛ بالنسبة لخطوط الطاقة 110 كيلو فولت و 220 كيلو فولت، يجب تحديد نقطة تعليق الكابل البصري عن طريق حساب توزيع قوة المجال الكهربائي، ويجب استخدام الغلاف الخارجي في. في الوقت نفسه، يتم تصميم جرعة ألياف الأراميد وعملية التجديل المثالية بعناية لتلبية متطلبات التطبيق لفترات مختلفة.
الخصائص
- قطر الكابل الصغير (يتكيف مع المناخ السيئ)، خفيف الوزن، 100 متر، حمل منخفض على البرج.
- هيكل غير معدني، عزل جيد، مضاد للرعد.
- تكنولوجيا إنتاج جيدة، قوة متساوية لخيوط الأراميد، مع مرونة إجهاد فائقة.
الميزات
يمكن تركيبه بشكل مستمر. العمر المتوقع أكثر من 30 عامًا.
استخدم غلاف AT، وتحسين أداء مقاومة التتبع، وخفيف الوزن، وقطر الكابل الصغير، وتقليل تأثير الجليد والرياح، وتقليل الحمل على البرج والدعم، مع فترة كبيرة.
لها خصائص شد ممتازة وخصائص درجة الحرارة.
التكيف مع الظروف الجوية
| الظروف الجوية | أ | ب | ج | د |
|---|---|---|---|---|
| سرعة الرياح (م/ث) | 25 | 35 | 10 | 10 |
| التجمد (م/ث) | 0 | 0 | 5 | 10 |
| الحمل الإضافي (N/m) | 0.7 | 0.7 | 2.5 | 4.4 |
الخصائص البصرية
| العنصر | G.652 | G.655 | 50/125um | 62.5/125um |
|---|---|---|---|---|
| التوهين @850nm | ≤3.0dB/km | ≤3.2dB/km | ||
| التوهين @1300nm | ≤1.0dB/km | ≤1.2dB/km | ||
| التوهين @1310nm | ≤0.36dB/km | ≤0.40dB/km | ||
| التوهين @1550nm | ≤0.22dB/km | ≤0.23dB/km | ||
| عرض النطاق الترددي @850nm | ≥500MHZ.km | ≥200MHZ.km | ||
| عرض النطاق الترددي @1300nm | ≥1000MHZ.km | ≥600MHZ.km | ||
| الفتحة العددية | 0.200±0.015NA | 0.275±0.015NA | ||
| طول موجة القطع بالكابل | ≤1260mm | ≤1450mm |
المعلمات الهيكلية
| القطر المرجعي (مم) | RTS (kN) | MAT(kN) | المساحة المقطعية لعنصر الشد (مم²) | معامل المرونة (kN/mm²) | معامل التمدد الحراري (10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
القدرة على التكيف مع الامتداد
| الامتداد (م) يتكيف مع الظروف الجوية | الوزن (كجم/كم) |
|---|---|
| أ: 160، ب: 100، ج: 140، د: 100 | PE: 117، AT: 124 |
| أ: 230، ب: 150، ج: 200، د: 150 | PE: 121، AT: 129 |
| أ: 300، ب: 200، ج: 290، د: 200 | PE: 126، AT: 134 |
| أ: 370، ب: 250، ج: 350، د: 250 | PE: 133، AT: 141 |
| أ: 420، ب: 280، ج: 400، د: 280 | PE: 138، AT: 145 |
| أ: 480، ب: 320، ج: 460، د: 320 | PE: 145، AT: 153 |
| أ: 570، ب: 380، ج: 550، د: 380 | PE: 155، AT: 163 |
| أ: 670، ب: 460، ج: 650، د: 460 | PE: 163، AT: 171 |
| أ: 750، ب: 530، ج: 750، د: 510 | PE: 177، AT: 186 |
| أ: 800، ب: 560، ج: 800، د: 560 | PE: 182، AT: 191 |
| أ: 880، ب: 650، ج: 880، د: 650 | PE: 195، AT: 204 |
