FTTH FTTX خارجية ADSS غلاف واحد غلاف مزدوج 8F 12F 24F 48F كابلات الألياف الضوئية
تفاصيل المنتج:
| Place of Origin: | China |
| اسم العلامة التجارية: | TTIFIBER |
| إصدار الشهادات: | ISO, CE |
| Model Number: | ADSS |
شروط الدفع والشحن:
| Minimum Order Quantity: | Negotiable |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Wooden Drum |
| Delivery Time: | 5-8 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1KM/Drum or Other Package Lengths Customized |
|
معلومات تفصيلية |
|||
| Color: | Black, Usually Black Color, blue or others, Aqua, yellow | Material: | Available upon customer's request, PVC |
|---|---|---|---|
| Fiber type: | G652D, G657A2, single mode or multi mode, G657, Single Mode Fiber | Application: | FTTH, OUTDOOR, Aerial, armored outdoor optic fiber cable, Audio signal Transmission |
| إصدار الشهادات: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Number of conductors: | ≥ 10, 2, 6 |
| Type: | Coaxial, FTTH 24 core optical fiber cable, professional manufactures Fiber optic sma connector, bare optical fiber, Single-Mode or Multi-Mode | Product name: | fiber optic launch cable, ftth drop cable, 2core FTTH single mode indoor/outdoor fiber optic, armored 2 core field optical fiber cable assembly for field operation, 1 2 4 core fiber optic drop cable |
| Fiber count: | 2 core, 2/4/6/8/12 Core, 1-144 Core, 1 cores, 1/2/4 Core | Length: | as your required, 1KM, 2KM or other requires |
| Jacket material: | LSZH, PVC, PE, TPU, PVC/LSZH | Operating temperature: | -55~+85°C, -20℃ to 70℃, -40°C to + 70°C |
| Package: | Plastic Bag, Carton, 1km/roll | Sheath: | MDPE/HDPE, PLENUM, LSZH, PVC, ect |
| Cable diameter: | 0.25MM, 2.2±0.07 | Strength member: | steel wire, Metallic wire, FRP |
| Name: | ftth drop cable Outdoor Fiber Optical Cable, fiber optic patchcord | Strengthen member: | FRP or Steel 0.4mm/0.45mm/0.5mm, 1 steel wire+ 2 FRP |
منتوج وصف
كابل الألياف الضوئية ذاتي الدعم بالكامل
كابل ألياف FTTH FTTX خارجي ADSS غلاف واحد غلاف مزدوج مسافة 100 متر 200 متر 8F 12F 24F 48F OD10.0mm OD12.0mm كابل الألياف

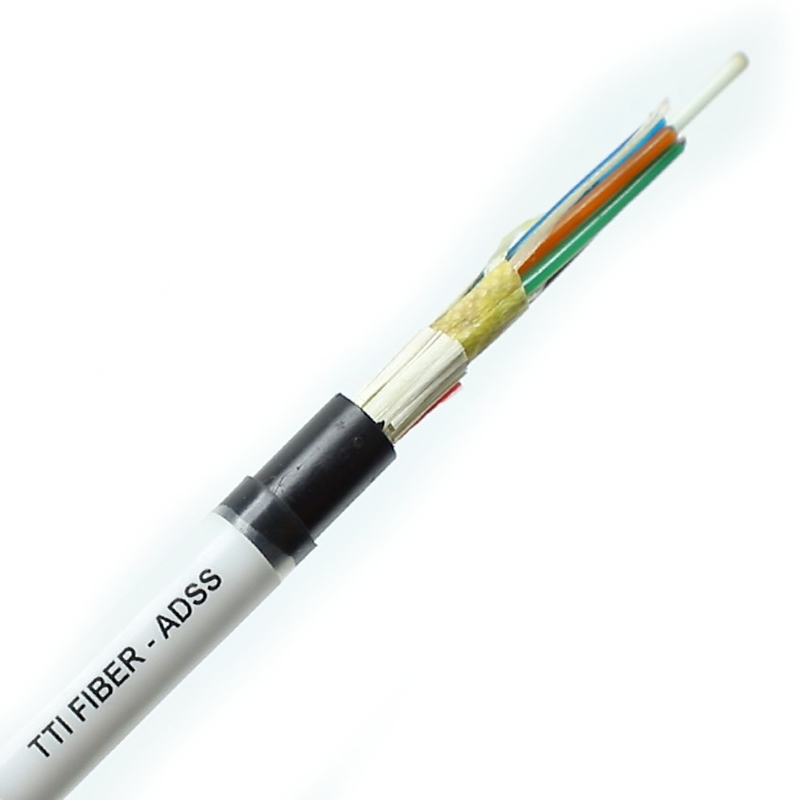

تعتمد بنية كابل الألياف الضوئية ADSS هيكلًا مجدولًا من طبقة الأنبوب الفضفاض، يتم وضع ألياف 250 ميكرومتر
في أنبوب فضفاض مصنوع من مادة عالية المعامل، ويمتلئ الأنبوب الفضفاض بمركب مقاوم للماء. الـ
يتم لف الأنبوب الفضفاض (وحبل التعبئة) حول النواة المركزية المقوية غير المعدنية (FRP) لتشكيل مضغوط
لب الكابل، ويتم ملء فجوة لب الكابل بمرهم حجب الماء. يتم بثق لب الكابل بـ
غلاف داخلي من البولي إيثيلين (PE)، ثم يتم لفه بأراميد للتقوية، وأخيراً يتم بثقه بالبولي إيثيلين
(PE) غلاف خارجي أو غلاف خارجي AT. يأخذ تصميم الكابل الضوئي ADSS في الاعتبار بشكل كامل الوضع الفعلي لـ
خطوط الطاقة ومناسب لمستويات مختلفة من خطوط النقل عالية الجهد. يمكن استخدام غلاف البولي إيثيلين (PE)
لخطوط الطاقة 10 كيلو فولت و 35 كيلو فولت؛ بالنسبة لخطوط الطاقة 110 كيلو فولت و 220 كيلو فولت، يجب تحديد نقطة تعليق الكابل الضوئي
عن طريق حساب توزيع قوة المجال الكهربائي، ويجب استخدام الغلاف الخارجي at. في الوقت نفسه، يتم تصميم جرعة ألياف الأراميد وعملية التجديل المثالية بعناية لـ
تلبية متطلبات التطبيق لفترات مختلفة.
الخصائص:
في أنبوب فضفاض مصنوع من مادة عالية المعامل، ويمتلئ الأنبوب الفضفاض بمركب مقاوم للماء. الـ
يتم لف الأنبوب الفضفاض (وحبل التعبئة) حول النواة المركزية المقوية غير المعدنية (FRP) لتشكيل مضغوط
لب الكابل، ويتم ملء فجوة لب الكابل بمرهم حجب الماء. يتم بثق لب الكابل بـ
غلاف داخلي من البولي إيثيلين (PE)، ثم يتم لفه بأراميد للتقوية، وأخيراً يتم بثقه بالبولي إيثيلين
(PE) غلاف خارجي أو غلاف خارجي AT. يأخذ تصميم الكابل الضوئي ADSS في الاعتبار بشكل كامل الوضع الفعلي لـ
خطوط الطاقة ومناسب لمستويات مختلفة من خطوط النقل عالية الجهد. يمكن استخدام غلاف البولي إيثيلين (PE)
لخطوط الطاقة 10 كيلو فولت و 35 كيلو فولت؛ بالنسبة لخطوط الطاقة 110 كيلو فولت و 220 كيلو فولت، يجب تحديد نقطة تعليق الكابل الضوئي
عن طريق حساب توزيع قوة المجال الكهربائي، ويجب استخدام الغلاف الخارجي at. في الوقت نفسه، يتم تصميم جرعة ألياف الأراميد وعملية التجديل المثالية بعناية لـ
تلبية متطلبات التطبيق لفترات مختلفة.
الخصائص:
1. قطر الكابل الصغير (يتكيف مع المناخ السيئ)، خفيف الوزن، مسافة 100 متر، حمل منخفض مرفق على البرج.
2. هيكل غير معدني، عزل جيد، مضاد للرعد.
3. تقنية إنتاج جيدة، قوة متساوية لخيوط الأراميد، مع مرونة إجهاد فائقة.
الميزة:
3. تقنية إنتاج جيدة، قوة متساوية لخيوط الأراميد، مع مرونة إجهاد فائقة.
الميزة:
● يمكن تركيبه بشكل مستمر. العمر المتوقع أكثر من 30 عامًا.
● استخدم غلاف AT، وتحسين أداء مقاومة التتبع، وخفة الوزن، وقطر الكابل الصغير، وتقليل التأثير
من الجليد والرياح، ويتم تقليل الحمل على البرج والدعم، مع مسافة كبيرة.
● يتمتع بخصائص شد ممتازة وخصائص درجة الحرارة.
التكيف مع الظروف الجوية
من الجليد والرياح، ويتم تقليل الحمل على البرج والدعم، مع مسافة كبيرة.
● يتمتع بخصائص شد ممتازة وخصائص درجة الحرارة.
التكيف مع الظروف الجوية
الظروف الجوية
|
أ
|
ب
|
ج
|
د
|
PE
|
|
25
|
35
|
10
|
13.8
|
13.8
|
|
0
|
5
|
5
|
10
|
13.8
|
|
0.7
|
2.5
|
2.5
|
4.4
|
الخصائص البصرية
|
العنصر
|
G.652
|
G.655
|
50/125 ميكرومتر
|
62.5/125 ميكرومتر
|
التوهين
|
|
|
@850 نانومتر |
≥500 ميجاهرتز.كم
|
|
|
≤3.2 ديسيبل/كم
|
@1300 نانومتر
|
|
≥1000 ميجاهرتز.كم
|
|
|
≤1.2 ديسيبل/كم
|
@1310 نانومتر
|
|
|
≤0.36 ديسيبل/كم
|
≤0.40 ديسيبل/كم
|
@1550 نانومتر
|
|
|
|
|
≤0.22 ديسيبل/كم
|
≤0.23 ديسيبل/كم
|
عرض النطاق الترددي
|
|
|
|
|
@850 نانومتر
|
≥500 ميجاهرتز.كم
|
|
|
≥200 ميجاهرتز.كم
|
@1300 نانومتر
|
|
≥1000 ميجاهرتز.كم
|
|
|
≥600 ميجاهرتز.كم
|
الفتحة العددية
|
|
|
0.200±0.015NA
|
|
|
0.275±0.015NA
|
طول موجة القطع بالكابل
|
|
|
≤1260 مم
|
≤1450 مم
|
المعلمات الهيكلية
|
|
|
|
القطر المرجعي (مم)
|
RTS (كيلو نيوتن)
|
MAT (كيلو نيوتن)
|
المساحة المقطعية لعنصر الشد (مم²)
|
معامل المرونة (كيلو نيوتن/مم²)
|
معامل التمدد الحراري (10-6/ك)
|
11.8
|
|
1
|
13.8
|
4.6
|
7.6
|
8.3
|
12
|
|
14.3
|
18.4
|
7.6
|
8.3
|
1.5
|
12.3
|
|
20
|
8
|
10.35
|
9.45
|
1.3
|
12.6
|
|
24
|
10
|
13.8
|
53
|
1.2
|
12.8
|
|
30
|
12
|
14.3
|
11.8
|
1
|
13.1
|
|
36
|
15
|
18.4
|
13.6
|
0.9
|
13.5
|
|
45
|
18
|
0.3
|
26.4
|
0.6
|
13.8
|
|
53
|
22
|
26.4
|
18
|
0.3
|
14.4
|
|
60
|
26
|
32.2
|
19.1
|
0.1
|
المدى (م) يتكيف مع الظروف الجوية
|
|
70
|
28
|
33
|
19.6
|
0.1
|
المدى (م) يتكيف مع الظروف الجوية
|
|
85
|
34
|
40
|
20.1
|
0.1
|
المدى (م) يتكيف مع الظروف الجوية
|
|
الوزن (كجم/كم)
|
أ
|
||||
|
ب
|
ج
|
د
|
PE
|
AT
|
160
|
|
100
|
117
|
100
|
117
|
124
|
230
|
|
150
|
121
|
126
|
121
|
129
|
300
|
|
200
|
126
|
200
|
126
|
134
|
370
|
|
250
|
133
|
250
|
133
|
141
|
420
|
|
280
|
138
|
280
|
138
|
145
|
153
|
|
320
|
145
|
163
|
145
|
153
|
570
|
|
380
|
155
|
380
|
155
|
163
|
171
|
|
460
|
163
|
195
|
163
|
171
|
750
|
|
510
|
750
|
510
|
177
|
186
|
800
|
|
560
|
182
|
560
|
182
|
191
|
880
|
|
650
|
195
|
650
|
195
|
204
|
|
